FILTERUNG / BEHANDLUNG
Regen-Filterschacht DN 315

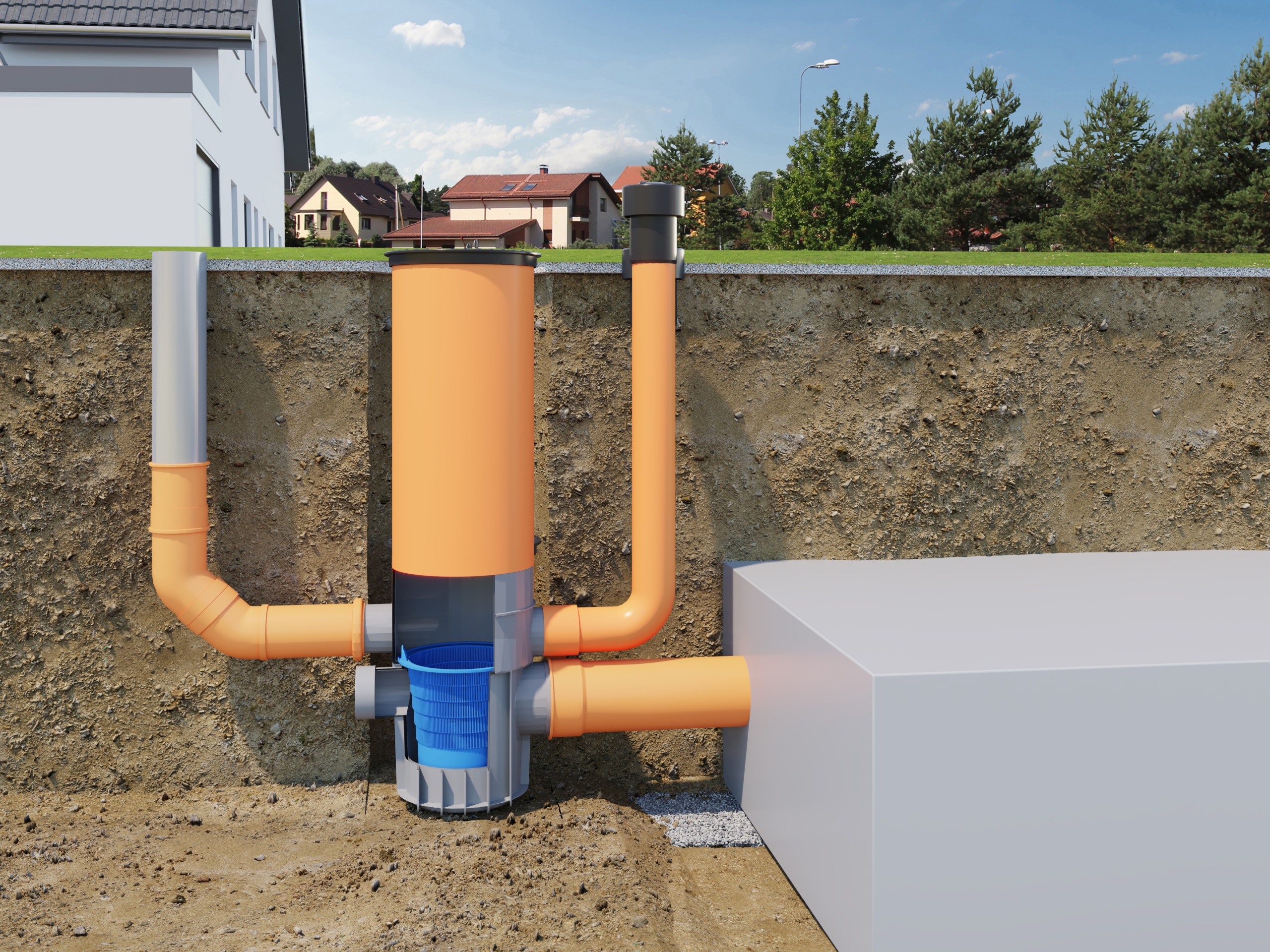

Regen-Filterschacht DN 315 als Zentralfilter vor Versickerungsanlagen
Der Filterschacht wurde entwickelt für die zentrale Vorfilterung vor Versickerungsanlagen. Grundsätzlich sollte jeder Versickerungsanlage zur dauerhaften Funktionssicherheit und zum Schutz vor Verschlammung ein zentraler Feinfilter vorgeschaltet werden.
Die Vorzüge des Regen-Filterschacht DN 315
für Dachflächen bis 300 m²
flexible Anschlussmöglichkeiten
geringster Höhenverlust Zu-/Ablauf
dickwandig und formstabil
Filterkorb mit integriertem Schlammfang
stabiler Deckel
Schachtverlängerung einfach und preiswert
bauseits mit 1 m KG-Rohr DN 315
| Technische Daten | Regen-Filterschacht DN 315 |
|---|---|
| Material: | Polypropylen (PP), Schacht grau, Korb blau, Deckel grau |
| Abmessungen | H 570 mm x Ø 315 mm |
| Gewicht | 6 kg |
| Anschlüsse | 2 x Zulauf 110 1 x Ablauf DN 110 oder DN 160 1 x Anschluss DN 110 für Notüberlauf bei verstopftem Filter |
| Höhenversatz Zulauf/Ablauf | 125 mm bei DN 110, 175 mm bei DN 160 |
| Filtervolumen | 9 Liter |
| Filtermaschenweite | 1,00 mm |
| Filteraustrittsfläche | 34125 mm² |
| Schlammfanghöhe | 70 mm |
| Aushebebügel | PE, 20 x 4 mm, R 1 mm, Länge 2 m, blau |
| Deckel | DN 315 für KG-Spitzende, dickwandig stabil, Ø 350 mm, begehbar |
| Bauseits | Schachtrohr, 1 m KG DN 315 mit Muffe (Hinweis: Schachtrohr erst zuletzt einkürzen bis auf ca. 30 mm über endgültigem Geländeniveau), Verschlusskappen KG für nicht benötigte Anschlüsse |
