HeitkerTunnel

Die Vorzüge

  • preiswerteste Lösung pro m³
    Speichervolumen

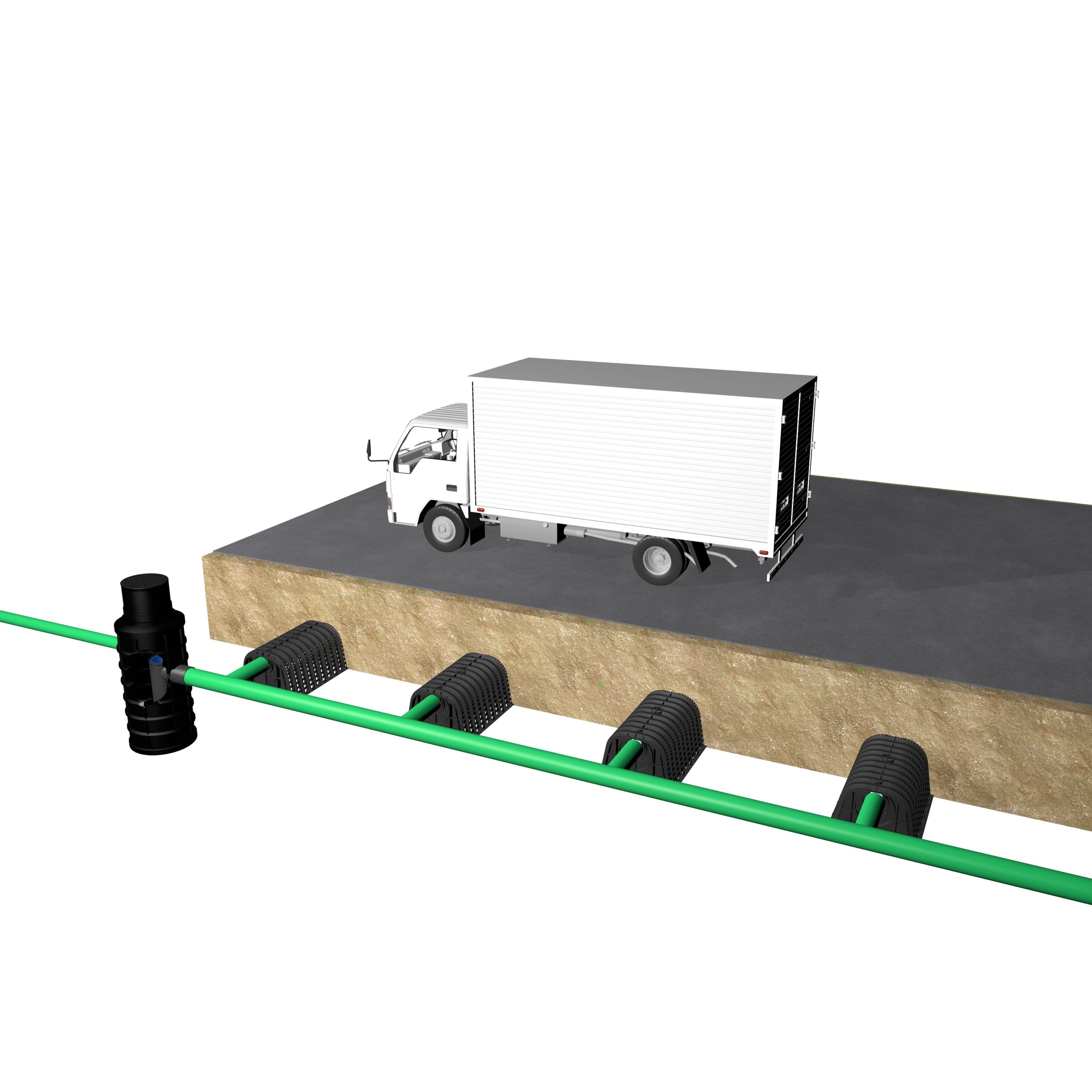

  • LKW 7,5t-befahrbar bei Mindestüberdeckung 1 m
  • 333 Liter Speichervolumen (98%)
  • leicht, einfache Verbindung

preiswert – leicht – praktisch

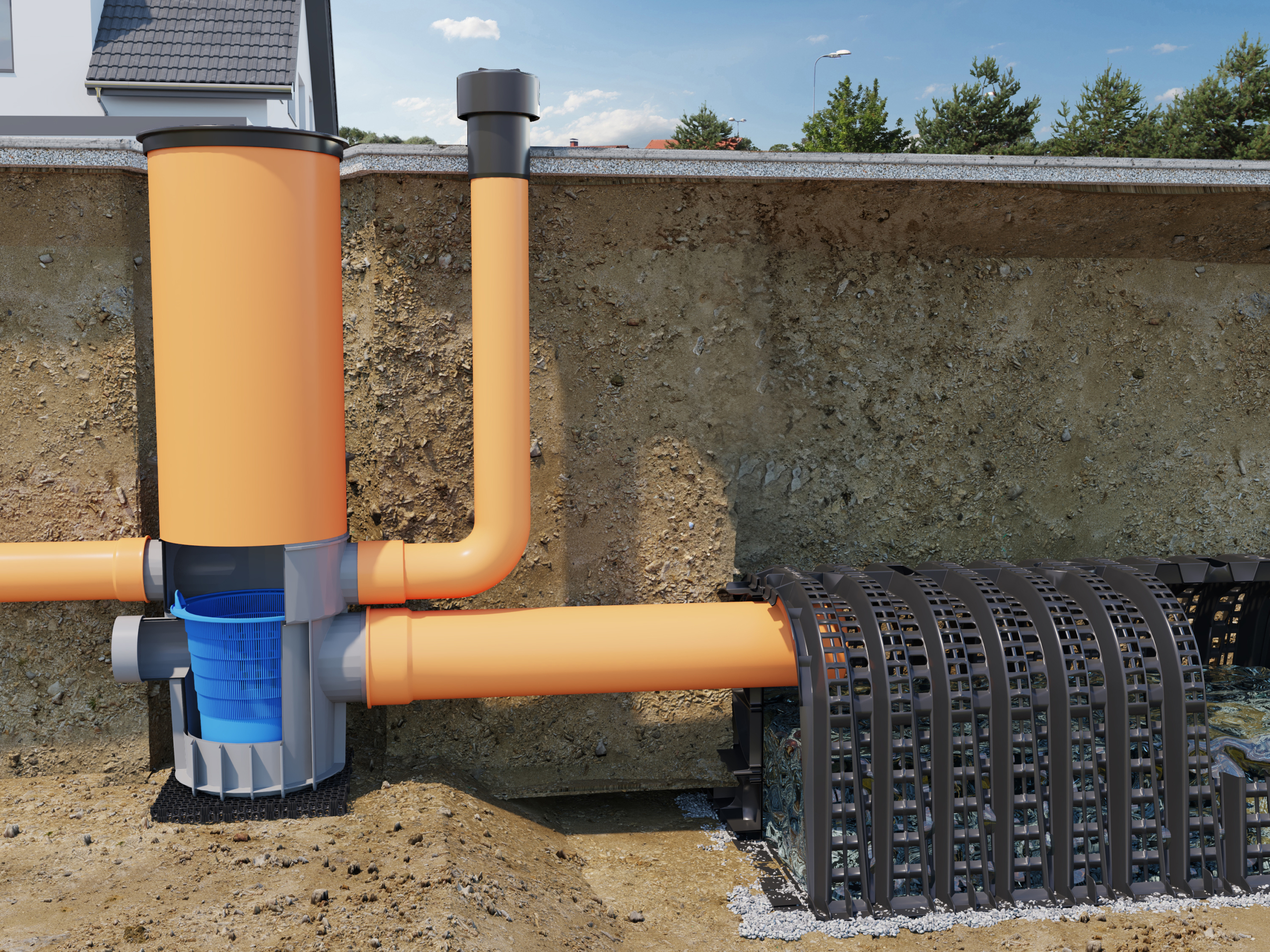

Der HeitkerTunnel bietet die preiswerteste Möglichkeit der dezentralen Regenwasserversickerung. Das enorme Speichervolumen von 333 Liter pro Element und die große Wasseraustrittsfläche von 64 % machen den HeitkerTunnel leistungsstark und zum preiswertesten Angebot pro m³ Speichervolumen.

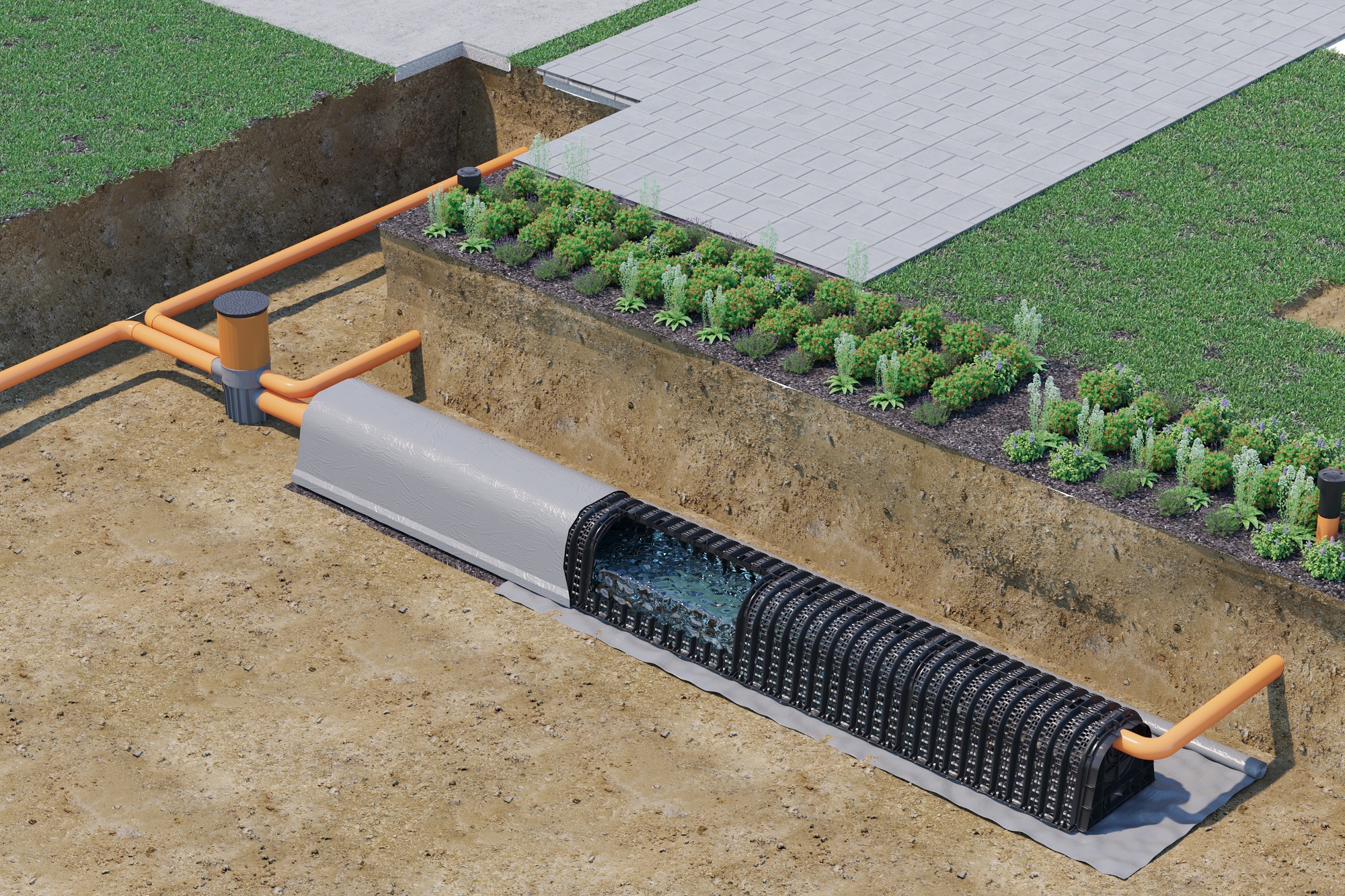

Zur Tunnelrigole gehören im Systembausatz zwei Endwände, Geotextil als wasserdurchlässiges Trennvlies zur allseitigen Ummantelung des Tunnels und ein Entlüfter. Der Einbau ist dank der Tragegriffe und der unkomplizierten Verbindung sehr einfach. Zur Schaffung des gewünschten Speichervolumen können mehrere Tunnelelemente aneinander gereiht werden. Die Verlegung erfolgt auf einem verdichteten und abgezogenen Sandplanum.

Die Verfüllung erfolgt mit Sand

Beispiel-Dimensionierung gemäß DWA A-138

Die Empfehlungswerte gelten für Regionen mit mittlerer Niederschlagsmenge von z. B. 700-800 l/m²/Jahr.
Benötigtes Speichervolumen je 100 m² angeschlossener Fläche:

Bodenart Speichervolumen
Grobsand          kf = 1 x 10 -3 812 Liter
Mittelsand        kf = 1 x 10 -4 2.016 Liter
Feinsand           kf = 1 x 10 -5 3.338 Liter
Schluffsand      kf = 1 x 10 -6 5.504 Liter

Technische Daten HeitkerTunnel

Einzelelemente mit Anschluss DN 110/160/200/315

Material Befahrbarkeit Einbaubereich Erdüberdeckung Wasserein-/ austrittsfläche
Polypropylen (PP) Recyclat LKW 7,5t bei 1 m Überdeckung 0,80 m bis 1,50 m 64 %

HeitkerTunnel

Länge x Breite x H (mm): 1150 x 750 x 500

Art.-Nr.: 225000

HeitkerTunnel Endwand

Länge x Breite x H (mm): 50 x 750 x 500

Art.-Nr.: 225000

Zubehör: Geotextil GRK 3, 200g/m²

L = Rigolenlänge zzgl. 2 m x B 2,50 m

Art.-Nr.: 213192
