HeitkerBloc-Fertigmodule

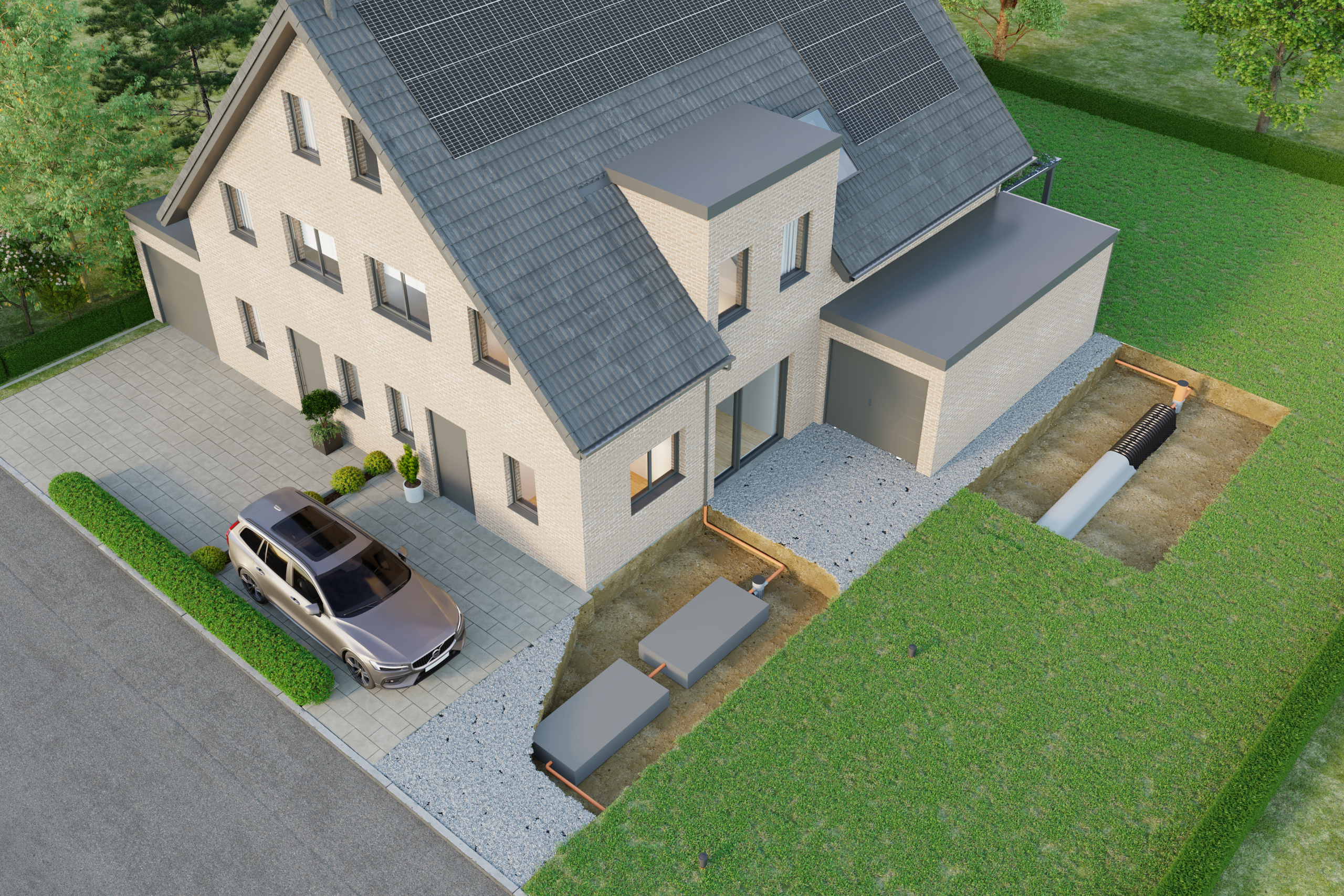

Regenwasser-Versickerung mit HeitkerBloc-Fertigmodulen

Die Vorzüge

  • anschlussfertiges Modul, wenige Arbeitsschritte
  • LKW 60t-befahrbar bei Mindestüberdeckung 1,20 m
  • Größen 300, 600, 1200 Liter (95%)
  • niedrige Einbautiefe

einbaufertig – stabil – kompakt

Die vorkonfektionierten Fertigmodule sind einbaufertig mit Geotextil ummantelt und in verschiedenen Größen erhältlich. Auf der baustelle entfällt das Zusammenbauen der Einzelelemente und das Ummanteln mit Geotextil.

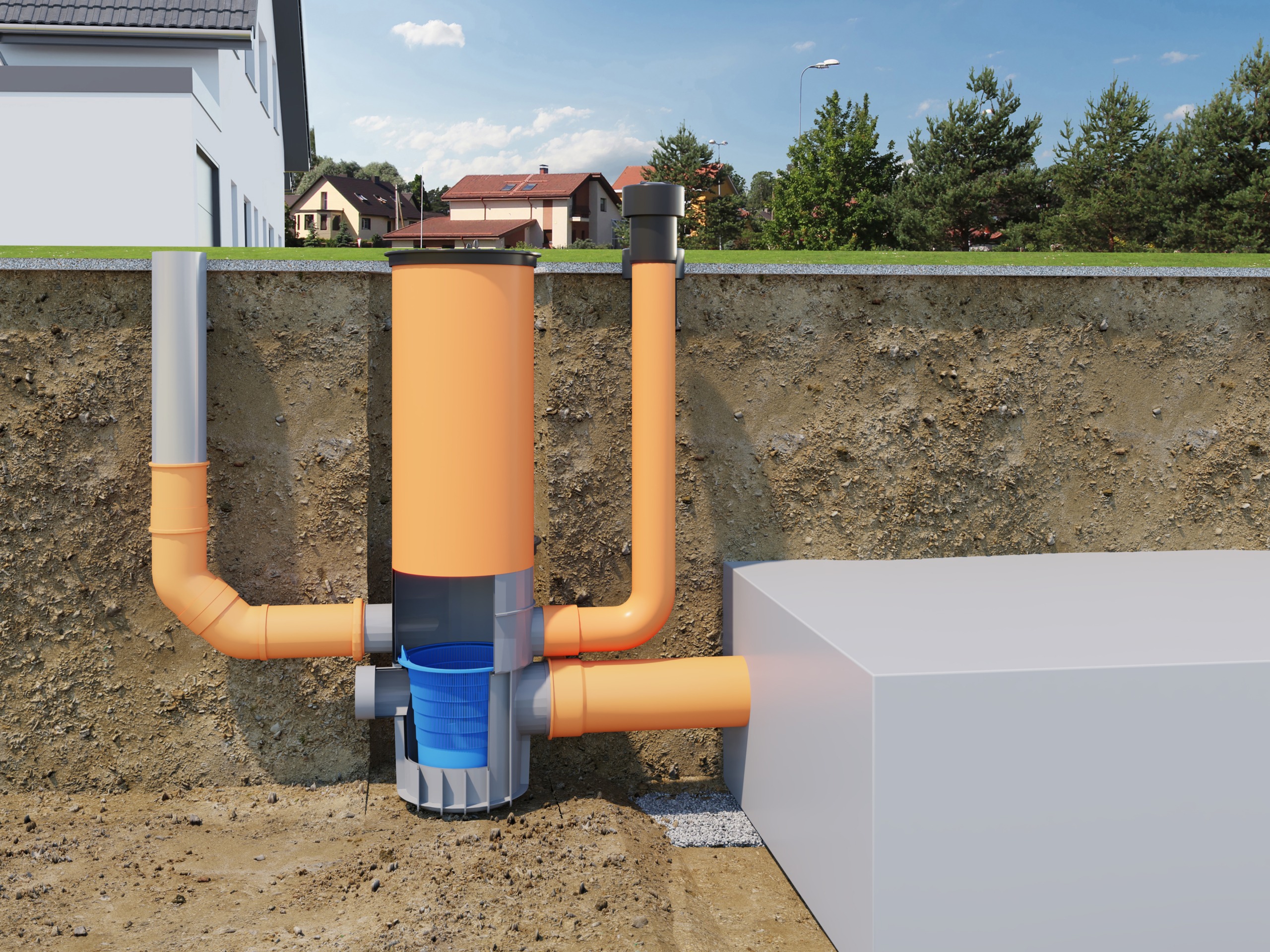

Die HeitkerBloc-Fertigmodule werden einfach in die Baugrube gelegt, mit KG-Rohr DN 110 oder DN 160 verbunden und anschließend verfüllt. Zur Schaffung des erforderlichen Speichervolumen können die Fertigmodule flexibel in unterschiedlichen Größen in Reihe geschaltet werden. Die Verlegung erfolgt auf einem verdichteten und abgezogenen Sandplanum.

Durch ihre hohe Stabilität können die Fertigmodule auch unterhalb von LKW-befahrenen Flächen eingebaut werden.

Die Verfüllung erfolgt mit Sand

Beispiel-Dimensionierung gemäß DWA A-138

Die Empfehlungswerte gelten für Regionen mit mittlerer Niederschlagsmenge von z. B. 700-800 l/m²/Jahr.
Benötigtes Speichervolumen je 100 m² angeschlossener Fläche:

Bodenart Speichervolumen
Grobsand          kf = 1 x 10 -3 812 Liter
Mittelsand        kf = 1 x 10 -4 2.016 Liter
Feinsand           kf = 1 x 10 -5 3.338 Liter
Schluffsand      kf = 1 x 10 -6 5.504 Liter

Technische Daten HeitkerBloc-Fertigmodule

Anschlussfertiges Komplettsystem inkl. Geotextilummantelung mit Anschluss DN 110/160

Material Befahrbarkeit Einbaubereich Erdüberdeckung Wasserein-/ austrittsfläche
Polypropylen (PP) Recyclat LKW 60t bei 1,20 m Überdeckung 0,80 m bis 2,00 m 73 %

HeitkerBloc-Fertigmodul 300 Liter, befahrbar*

Länge x Breite x H (mm): 600 x 1200 x 400
Gewicht: 15 kg

Art.-Nr.: 215054

HeitkerBloc-Fertigmodul 600 Liter, befahrbar*

Länge x Breite x H (mm): 1200 x 1200 x 400
Gewicht: 28 kg

Art.-Nr.: 215055

HeitkerBloc-Fertigmodul 1200 Liter, befahrbar*

Länge x Breite x H (mm): 2400 x 1200 x 400
Gewicht: 53 kg

Art.-Nr.: 215057

* befahrbar SLW 60 bei Mindestüberdeckung von 1,20 m
