HeitkerBloc 400

Vollendete Produktphilosophie für die Versickerung und Rückhaltung von Regenabflüssen

Der HeitkerBloc 400 ist eine Neuheit auf dem Markt der Füllkörper-Rigolen und das Meisterstück vom Spezialisten. Der bewährte HeitkerBloc wurde weitergedacht, und ein komplett neuer und einstückiger Bloc entwickelt, welcher pragmatische Ideen zur Produktverbesserung mit neuester Technologie verbindet. Die vollendete Produktphilosophie bietet wesentliche Anwendervorteile und trägt die Handschrift von über 28 Jahren Branchenerfahrung. Durch die komplexe Konstruktion und Produktionstechnik entstehen herausragende Produktvorteile für die perfekte Verlegung, Funktion und Wartung von Rigolen.

Die erstmalig umgesetzte Einstückigkeit eines Rigolenkörpers, ermöglicht es, alle Wandungsseiten konstruktiv zu gestalten. Ein Novum! Die gewünschten Eigenschaftsfunktionen Statik, Aufstandsfläche, Entlüftung/Entleerung, Wartung und Einbaufreundlichkeit werden dadurch optimal umgesetzt.

Bodenseitig ist ein geschlossener glatter Sedimentationskanal ebenso wie eine offene Version produzierbar. Stirnseitige Endwände sind am Rigolenkörper angeformt.

Die Vorzüge

  • Einstückig für leichtes Handling und einfache Verlegung, ohne Zusammensetzen mehrerer Elemente an der Baustelle
  • Eingeformter Sedimentationskanal und Spülkanal für zusätzlichen Filtereffekt. Außerdem erspart der Spülkanal eine komplette Rigolenspülung wie z. B. bei säulenförmigen Rigolen
  • Glatte geschlossene Fließsohle für vollständige Schmutzentfernung durch Hochdruckspülung
  • Integrierte Entlüftungskanäle für vollständige Volumennutzung. Dadurch bis zu 10% mehr Nutzvolumen.
  • Integrierte Entleerungskanäle für vollständige Volumennutzung. Dadurch bis zu 10% mehr Nutzvolumen.
  • Große Aufstandsfläche von 28%
    für hohe Standfestigkeit und geringe Setzung bei wassergesättigtem Planum

  • Extrem stabil (SLW 60)
    für hohe Auflasten und Verkehrslasten

  • Großes Speichervolumen (96%)
    für kompakte Einbaufläche

  • Beliebige Rigolenabmessung
    L x B x H im Raster 400 mm

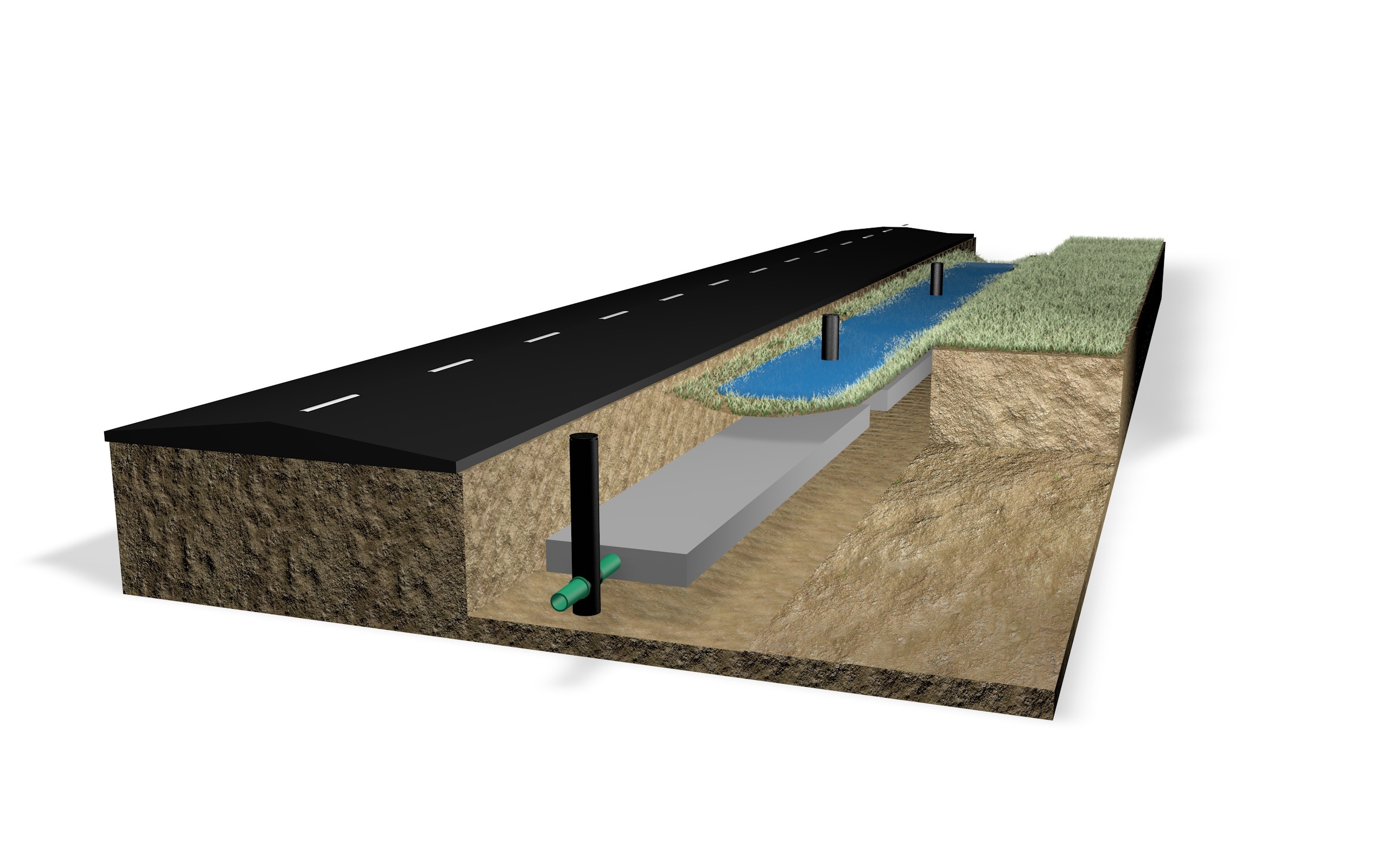

  • Ideal für Linienentwässerung
    über Muldenrigolen an Straßenrändern

Sedimentationskanal grau abgesetzt
Rigolenkörper
Angeformte Endwand

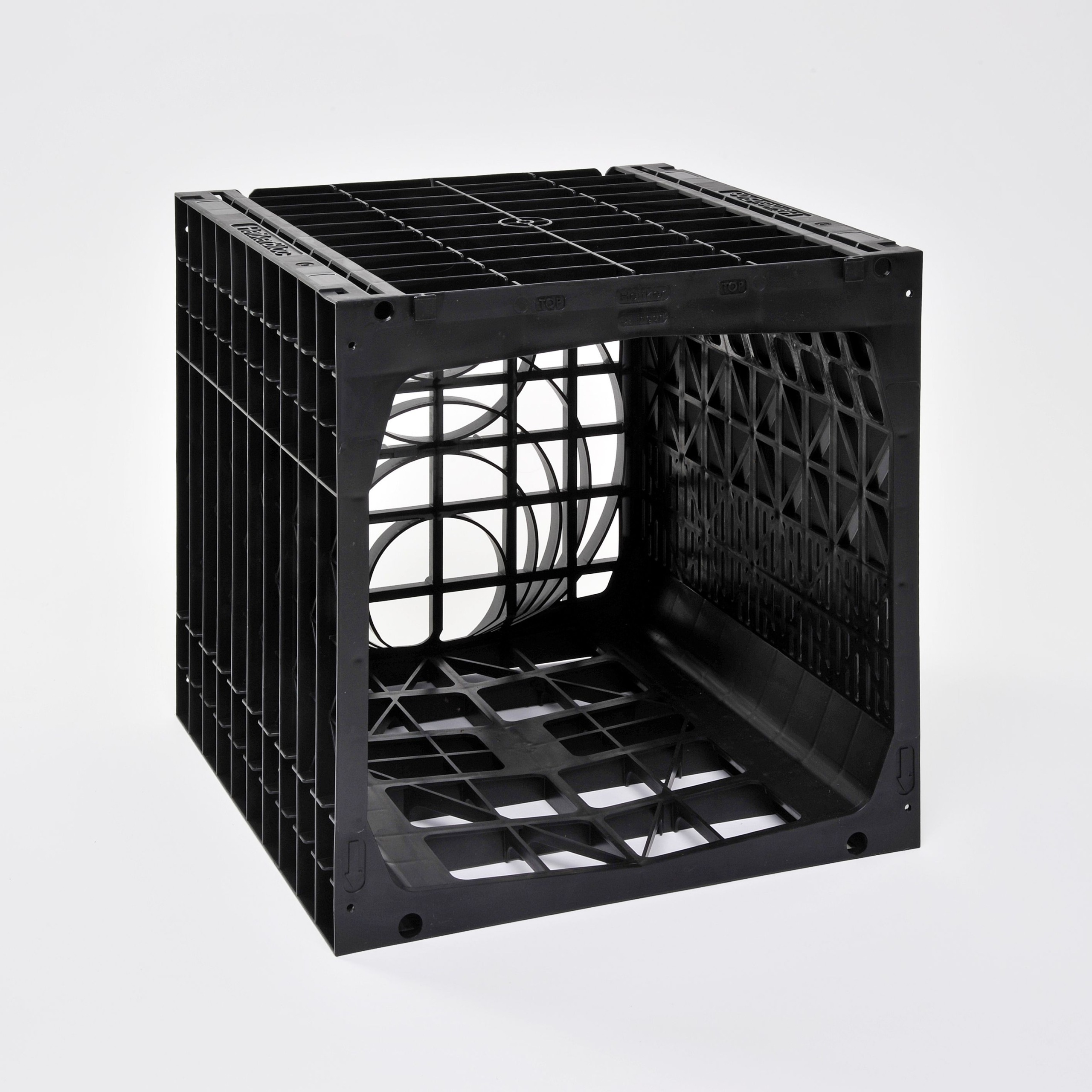

Einstückigkeit des RigolenBloc

  • kein lästiges Zusammenbauen von Einzelelementen an der Baustelle
  • große Aufstandsfläche am Boden von 28 %  sorgt für hohe Standfestigkeit und geringere Setzung bei wassergesättigtem Planum/Erdreich
  • vereinfachtes Handling für einfaches Verlegen und geringe körperliche Belastung beim Tragen in der Baugrube
bodenseitig große Aufstandsfläche
geringe Belastung beim Tragen
verbinden durch einfaches Einhängen

Eingeformter Sedimentationskanal und Spülkanal mit glatter Fließsohle

  • für zusätzlichen wichtigen Filtereffekt zur Ablagerung von Feinstpartikeln, ergänzend zu den notwendigen Filteranlagen vor der Rigole. Diese mehrstufige Systemfiltration sichert die Langzeitfunktion der Rigole.
  • glatte geschlossene Fließsohle für vollständige Schmutzentfernung durch Hochdruckspülung
  • effiziente Spülung durch zentralen Spülkanal, anstatt Spülung durch die gesamte Rigole wie z. B. bei säulen-
    förmigen Rigolen (keine endlos vergebliche Maisfeldspülung)
  • engspaltige Wasserdurchlässe in den unteren Seitenwandungen zwecks Minimierung von
    Schmutzeintrag in die Rigole bei Hochdruckspülung

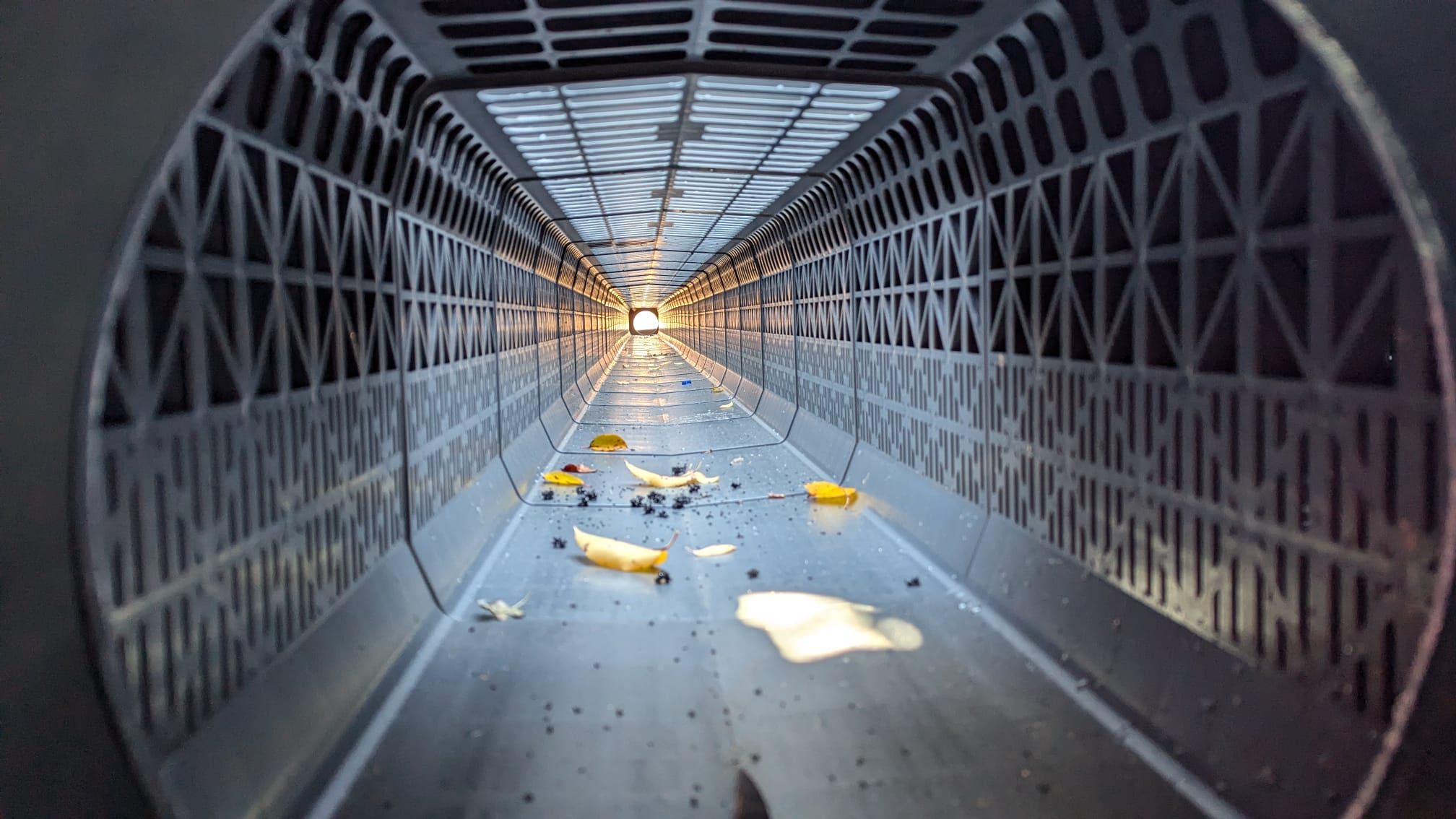

Sedimentations- und Spülkanal

Vollständige Befüllung +
Vollständige Entleerung

  • Luft in der Rigole kann vollständig über eingeformte Entlüftungskanäle bei Füllung der Rigole entweichen. Dadurch entstehen bis zu 10% mehr Speichervolumen als bei vergleichbaren Produkten.
  • Bei Rückhalterigolen mit Abflussdrosselung kann die Rigole über eingeformte Entleerungskanäle vollständig entleert werden. Dadurch entstehen bis zu 10% mehr Speichervolumen als bei vergleichbaren Produkten.

Entlüftungskanal oben
Entleerungskanal unten

Zubehör für den HeitkerBloc 400

Zentrierstift für exakte Stapelung
Clip für die Verbindung der Bloc-Reihen
Werkseitige Verbindung für Bloc-Reihen
Zulaufanschluss bis zu DN 400
Entlüfteranschluss zur Rigolenentlüftung
Platzsparende Stapelpaletten

Technische Daten HeitkerBloc 400

Material Speicher-volumen Abmessungen (LxBxH) Nenn-volumen Anschluss-nennweiten Belastbarkeit
Polypropylen (PP)
Neuware, 100% recyclebar 96 % 400 x 400 x 400 mm 64 Liter DN 110 – 400

SLW 60*

RStO-12 Bk 0,3/1,0

  • Die Einbauvorschriften bezüglich Belastung, Mindestüberdeckung, Maximalüberdeckung, maximale Sohltiefe und Stapelhöhe sind projektbezogen zu beachten.

HeitkerBloc 400

Art.-Nr.: 215600

HeitkerBloc 400 mit Endwand

Art.-Nr.: 215605

HeitkerBloc 400 mit Sedimentationskanal

Art.-Nr.: 215620

HeitkerBloc 400 mit Sedimentationskanal und Endwand

Art.-Nr.: 215625
